Какви са показателите за оценка на производителността на високочестотна бобина на Роговски?

Какви са показателите за оценка на производителността за високочестотна намотка на Rogowski?

Като доставчик на високочестотни намотки Rogowski, бях свидетел от първа ръка на централната роля, която тези намотки играят в съвременните електрически системи, особено във високочестотни приложения. Оценяването на производителността на високочестотна намотка на Rogowski е от решаващо значение, тъй като пряко влияе върху точността и надеждността на електрическите измервания и системите за защита, където се използват. В този блог ще разгледаме някои от ключовите показатели за оценка на производителността за високочестотни намотки на Rogowski.

1. Честотна характеристика

Един от най-критичните показатели за ефективност на високочестотна намотка на Rogowski е нейната честотна характеристика. Високочестотните приложения често включват сигнали, вариращи от няколко килохерца до няколко мегахерца. Идеалната високочестотна намотка на Rogowski трябва да има широка и равна честотна характеристика в рамките на определения работен диапазон.

Честотната характеристика обикновено се характеризира с предавателната функция на бобината, която описва как изходното напрежение на бобината се отнася към входния ток в диапазон от честоти. Една добре проектирана високочестотна намотка на Rogowski ще има трансферна функция, която остава относително постоянна в желания честотен диапазон. Това гарантира, че бобината може точно да измерва високочестотни токове без значително изкривяване.

Например, в приложения на силовата електроника, като захранващи устройства с превключващ режим, по време на процеса на превключване се генерират високочестотни токове. Високочестотна намотка на Rogowski с лоша честотна характеристика може да не е в състояние да измерва точно тези токове, което води до неточни измервания на мощността и потенциални проблеми при управлението и защитата на захранването.

2. Чувствителност

Чувствителността е друг важен показател за ефективност. Отнася се за съотношението на изходното напрежение на намотката на Rogowski към входния ток. По-висока чувствителност означава, че намотката може да произведе по-голямо изходно напрежение за даден входен ток, което е от полза за приложения, където входният ток е сравнително малък.

Въпреки това, чувствителността трябва да бъде балансирана с други фактори като шум и честотна лента. Намотка с много висока чувствителност може да е по-податлива на улавяне на шум, особено във високочестотни среди, където електромагнитните смущения (EMI) са често срещани. Следователно, когато проектирате и оценявате високочестотна намотка на Rogowski, е важно да оптимизирате чувствителността, за да отговаряте на специфичните изисквания на приложението.

3. Линеен обхват

Линейният обхват на високочестотна намотка на Роговски определя обхвата на входните токове, при които изходното напрежение на намотката е линейно пропорционално на входния ток. В повечето приложения е желателно намотката да има широк линеен диапазон.

Широкият линеен диапазон позволява на бобината да измерва точно голямо разнообразие от текущи нива, без да въвежда значителни нелинейни грешки. Например в електрическите системи нивата на тока могат да варират значително в зависимост от условията на натоварване. Високочестотна намотка на Rogowski с тесен линеен обхват може да не е в състояние да измерва точно тока както при условия на леко натоварване, така и при тежко натоварване.

4. Фазово изместване

Фазовото изместване е често пренебрегван, но важен показател за ефективност, особено в приложения, където фазовата връзка между тока и напрежението е критична, като например при корекция на фактора на мощността и хармоничен анализ.

Високочестотната намотка на Rogowski трябва да въведе минимално фазово изместване между входния ток и изходното напрежение. Всяко значително фазово изместване може да доведе до грешки в измерването на мощността, реактивната мощност и хармоничното съдържание. Следователно, когато се оценява високочестотна намотка на Rogowski, е важно да се измерва и контролира фазовото изместване в целия работен честотен диапазон.

5. Точност

Точността е изчерпателен показател за ефективност, който взема предвид всички фактори, споменати по-горе, включително честотна характеристика, чувствителност, линеен диапазон и фазово изместване. Той показва доколко измерената стойност на тока от намотката на Rogowski съвпада с истинската стойност.

Точността обикновено се изразява като процентна грешка. За приложения с висока точност, като измерване и калибриране, е необходима високочестотна намотка на Rogowski с висока точност. Производителите обикновено определят точността на своите намотки Rogowski при определени условия на работа и потребителите трябва внимателно да обмислят тези спецификации, когато избират намотка за своето приложение.

6. Устойчивост на шум и смущения

Във високочестотни среди шумът и електромагнитните смущения са често срещани проблеми. Високочестотната намотка на Rogowski трябва да бъде проектирана така, че да има добра устойчивост на шум и смущения.

Това може да се постигне чрез подходящи техники за екраниране и заземяване. Екранирането помага да се намали улавянето на външни електромагнитни полета, докато заземяването гарантира, че всички нежелани електрически сигнали се разсейват безопасно. Освен това вътрешният дизайн на бобината, като конфигурацията на намотката и изборът на материали, също може да повлияе на нейната устойчивост на шум и смущения.

7. Температурна стабилност

Температурата може да има значително влияние върху работата на високочестотната намотка на Rogowski. Промените в температурата могат да причинят промени в електрическите свойства на бобината, като съпротивление и индуктивност, което от своя страна може да повлияе на честотната характеристика, чувствителността и точността.

Висококачествената високочестотна намотка на Rogowski трябва да има добра температурна стабилност. Това може да се постигне чрез използване на материали с температурна компенсация и подходящи техники за управление на топлината. Например, някои намотки са проектирани с материали, които имат нисък температурен коефициент на съпротивление, което помага да се сведат до минимум ефектите от температурните промени върху работата на намотката.

Свързани продукти и приложения

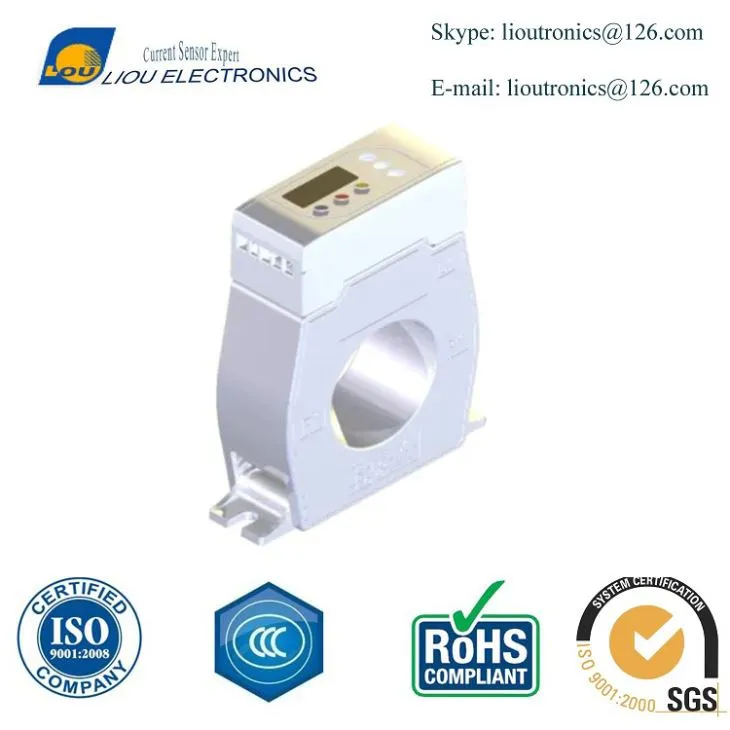

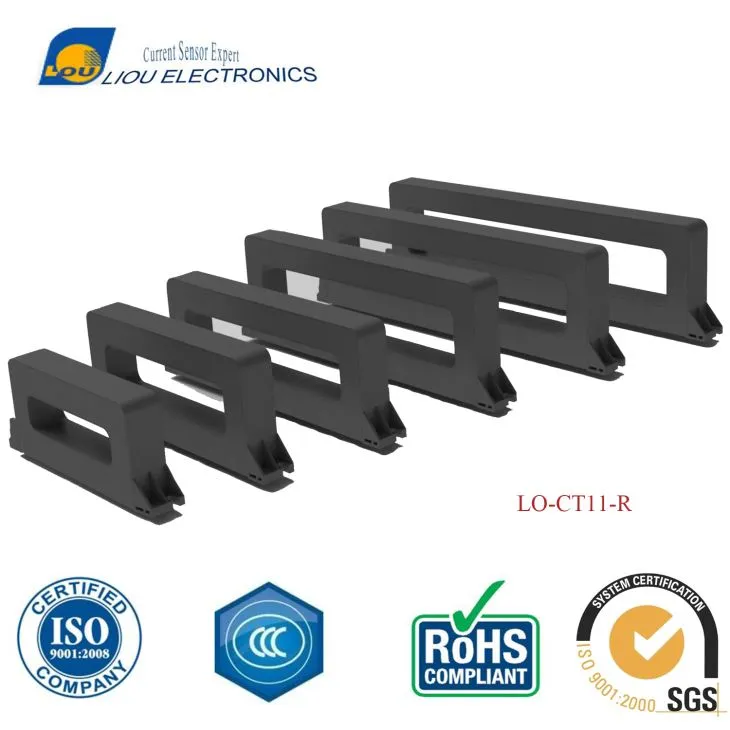

В допълнение към високочестотните намотки на Роговски, има и други свързани продукти в областта на измерването и защитата на ток, като напр.Земен остатъчен ток,Токов трансформатор с кръгла нулева последователност, иТоков трансформатор с нулева последователност. Тези продукти често се използват заедно с бобини Rogowski в различни електрически системи, за да осигурят цялостна защита и наблюдение.

Заключение

Оценяването на работата на високочестотна намотка на Rogowski включва разглеждане на множество индикатори, включително честотна характеристика, чувствителност, линеен диапазон, фазово изместване, точност, устойчивост на шум и смущения и температурна стабилност. Всеки от тези показатели играе решаваща роля при определяне на пригодността на бобината за конкретно приложение.
