Каква е грешката в измерването, причинена от формата на измервания проводник за сензор за ток с бобина на Роговски?

Като доставчик на сензори за ток на бобина Rogowski, аз се зарових дълбоко в тънкостите на тези устройства. Един аспект, който често остава извън радара, но е от съществено значение, е грешката при измерване, причинена от формата на измервания проводник. В този блог ще разгледаме подробно тази тема, като разберем основните принципи, влиянието върху точността на измерването и как можем да смекчим тези грешки.

Разбиране на сензорите за ток на намотка на Rogowski

Сензорите за ток на намотка на Rogowski са неинвазивни устройства, използвани за измерване на променлив ток (AC). Те се състоят от спирална намотка от тел, навита около гъвкава сърцевина. Когато променлив ток преминава през проводник, поставен в контура на намотката на Роговски, той индуцира напрежение в намотката. Това индуцирано напрежение е пропорционално на скоростта на промяна на тока в проводника. Основното предимство на бобините Rogowski е тяхната гъвкавост, лесна инсталация и широка честотна лента, което ги прави подходящи за различни приложения, от мониторинг на енергийни системи до измервания на високочестотен ток.

Влиянието на формата на проводника върху измерването

Кръгови проводници

Кръглите проводници са най-често срещаният тип проводници, използвани в електрическите системи. Когато кръгъл проводник е поставен в центъра на намотка на Роговски, разпределението на магнитното поле около проводника е относително равномерно. Линиите на магнитното поле образуват концентрични кръгове около проводника и намотката на Rogowski може точно да измерва тока. Въпреки това, ако кръговият проводник не е центриран в намотката, свързването на магнитното поле между проводника и намотката става неравномерно. Тази нееднородност води до грешка в измерването, тъй като различните навивки на бобината на Rogowski изпитват различна сила на магнитното поле.

Правоъгълни проводници

Правоъгълните проводници представляват по-сложен сценарий. Магнитното поле около правоъгълен проводник не е толкова симетрично, колкото това около кръгъл проводник. В близост до ъглите на правоъгълния проводник магнитното поле има по-висока плътност в сравнение с плоските страни. Когато се използва намотка на Rogowski за измерване на тока в правоъгълен проводник, неравномерното разпределение на магнитното поле може да причини значителни грешки в измерването. Бобината може да оцени над - или под - тока в зависимост от позицията си спрямо проводника.

Проводници с неправилна форма

Проводниците с неправилна форма, като тези с извивки, усуквания или нестандартни напречни сечения, представляват най-голямото предизвикателство за сензорите за ток на Rogowski. Магнитното поле около тези проводници е силно неравномерно и трудно за предсказуемо. Бобината може да улавя магнитни полета от различни части на проводника по непоследователен начин, което води до големи грешки в измерването. Например, проводник с остър завой може да създаде локална концентрация на магнитно поле, която може да не бъде уловена точно от намотката на Rogowski.

Количествено определяне на грешката при измерване

За да определим количествено грешката на измерване, причинена от формата на проводника, можем да използваме числени симулации и експериментални методи.

Числени симулации

Анализът на крайните елементи (FEA) е мощен инструмент за симулиране на разпределението на магнитното поле около проводници с различни форми. С помощта на софтуер FEA можем да моделираме намотката на Роговски и проводника и да изчислим индуцираното напрежение в намотката за различни позиции и форми на проводника. След това симулираните резултати могат да бъдат сравнени с действителната стойност на тока, за да се определи грешката на измерване. Например, можем да симулираме кръгов проводник, поставен извън центъра на намотка на Rogowski, и да изчислим процентната грешка в текущото измерване.

Експериментални методи

В експериментални настройки можем да използваме известен източник на ток, за да прекараме ток през проводници с различни форми. След това бобината на Rogowski се използва за измерване на тока и измерената стойност се сравнява с известната стойност на тока. Чрез повтаряне на измерванията за различни позиции и ориентации на проводника можем да съберем данни за грешката на измерване. Например, можем да измерим тока в правоъгълен проводник на различни разстояния от центъра на бобината на Роговски и да начертаем грешката като функция на позицията.

Намаляване на грешката при измерване

Подобрения в дизайна на сензора

Един от начините за смекчаване на грешката при измерване е подобряването на дизайна на намотката на Роговски. Например, използването на намотка с по-голямо напречно сечение може да намали чувствителността към позицията на проводника. Една добре проектирана намотка може също така да има по-равномерна плътност на намотката, което помага да се осреднят ефектите на нееднородното магнитно поле. Освен това, някои намотки на Rogowski са проектирани с допълнителни екраниращи или компенсационни намотки, за да се намали влиянието на външните магнитни полета и грешките, свързани с формата на проводника.

Калибриране

Калибрирането е друг важен метод за намаляване на грешките при измерване. Чрез калибриране на бобината на Роговски за различни форми и позиции на проводника, можем да създадем таблица с корекционни коефициенти. Когато измервате тока в реално приложение, измерената стойност може да бъде коригирана с помощта на подходящия коефициент на корекция от таблицата. Например, ако знаем, че конкретен правоъгълен проводник, поставен на определена позиция в намотката, причинява грешка при измерване от 5%, можем да коригираме съответно измерената стойност.

Приложения и необходимостта от точност

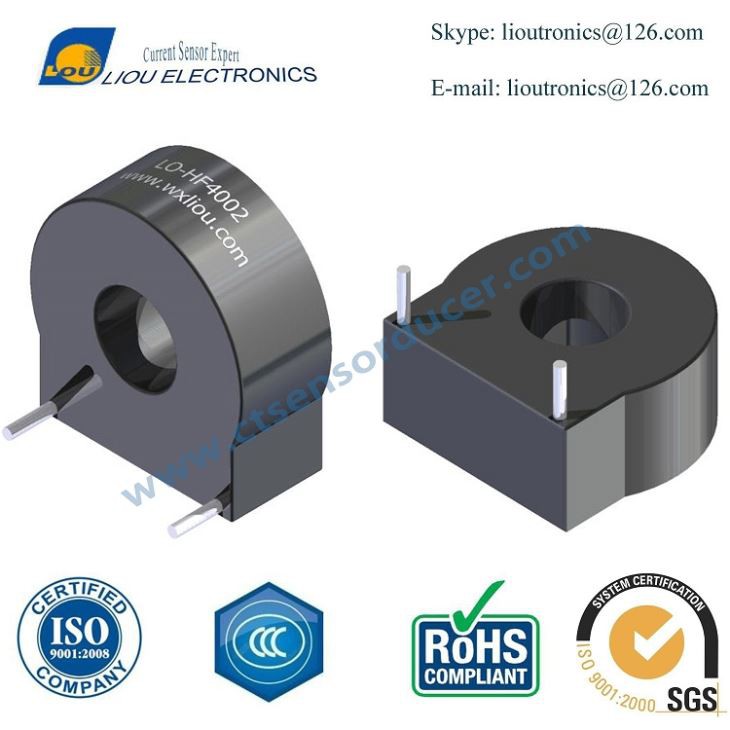

В приложения като мониторинг на качеството на захранването, измерване на високочестотен ток и изпитване на електрическа безопасност, точното измерване на тока е от решаващо значение. Например, при мониторинг на качеството на електроенергията, неточното измерване на тока може да доведе до неправилна оценка на консумацията на енергия и фактора на мощността. При високочестотни приложения, като например вСензор за високочестотен ток, дори малки грешки в измерването могат да окажат значително влияние върху работата на системата. Нашите200 Високочестотен токов трансформаториВисокочестотен токов трансформатор 1: 1000са проектирани да осигурят точни измервания на тока, но влиянието на формата на проводника трябва внимателно да се вземе предвид.

Заключение

Формата на измервания проводник може да окаже значително влияние върху точността на измерване на сензорите за ток на Роговски. Проводниците с кръгла, правоъгълна и неправилна форма представляват различни предизвикателства поради неравномерното им разпределение на магнитното поле. Чрез разбиране на тези предизвикателства, количествено определяне на грешката на измерване и прилагане на стратегии за смекчаване, като например подобрения в дизайна на сензора и калибриране, можем да подобрим точността на текущите измервания.
