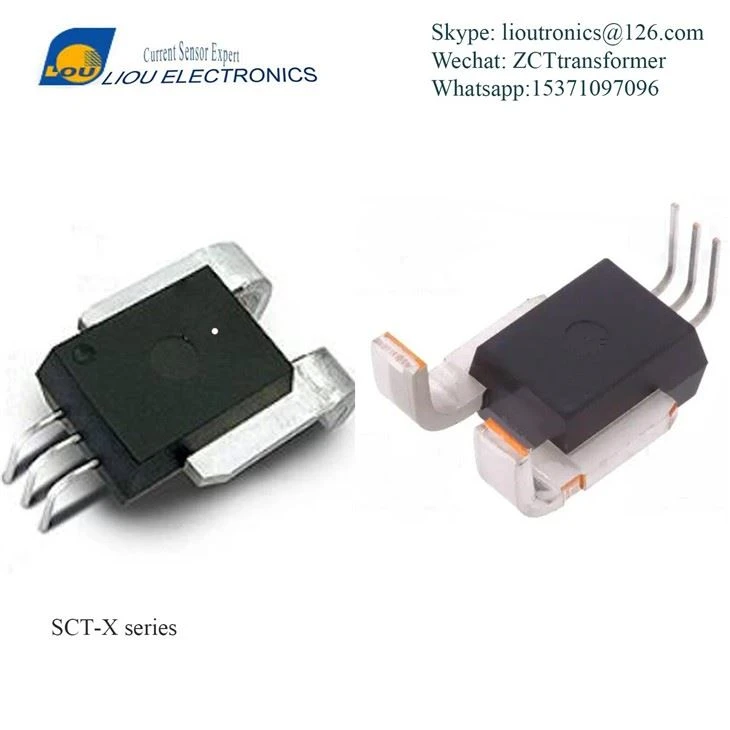

SCT100BR Сензор за ток с ефект на Хол, заместител на IC за ACS770LCB-100B-PFF-T.
Серията SCT от интегрални схеми на сензори за ток осигурява икономични и прецизни решения за ACor DC отчитане на ток. Типичните приложения включват управление на мотор, откриване и управление на натоварване, захранване и управление на преобразувател DC-към-DC, управление на инвертор и откриване на повреда при свръхток. Устройството се състои от прецизно, линейна верига на Hall с ниско отместване с медна проводяща пътека, разположена близо до матрицата. Приложеният ток, протичащ през тази медна проводяща пътека, генерира магнитно поле, което се концентрира от сърцевина с нисък магнитен хистерезис, след което се преобразува от Hall IC в пропорционално напрежение. Точността на устройството е оптимизирана чрез непосредствената близост на магнитния сигнал до преобразувателя на Хол. Прецизно, пропорционално изходно напрежение се осигурява от BiCMOS Hall IC с нисък офсет, стабилизиран с чопър, който е програмиран за точност във фабриката. Патентованата цифрова технология за температурна компенсация значително подобрява точността на IC и температурната стабилност, без да влияе върху работата с висока честотна лента на аналоговия изход.
- представяне на продукта
Серия SCT базиран на ефекта на Хол токов сензор IC
Описание:
Сензорите за ток от серията SCT осигуряват по-малко, рентабилно решение за измерване на AC, DC ток в индустриални и автомобилни приложения. SCT предоставя изобилие от варианти на изходни режими.
Характеристики и предимства:
Сензор за ток в отворена верига, използващ ефект на Хол Ic
единично захранване от 5v
Време за реакция ~3us, честотна лента 170Khz
Опции за еднопосочен DC или двупосочен AC
Аналогов изход, пропорционален на AC или DC токове
обхват на откриване на ток: ±50A - ±200A
работен температурен диапазон: -40 oC до плюс 125 градуса (150A: -40 C до плюс 105 градуса ; 200A/250: -40 градуса c до плюс 85 градуса )
QV0 (Нулев токов изход):
-xR: QV0 коефициент на захранващо напрежение Vcc, фиксирано усилване
VQV0= Vcc/2 или Vcc/10
-xF: Фиксиран QV0 и Gain
VQV0{{0}}.5 или 0,50 волта
Добра линейност, точност и температурен дрейф
Вечеря ниска загуба на мощност: 100uΩ вътрешно съпротивление на проводника
Приложения:
Инвертори и UPS
Превключване на тока
Контролер на двигателя
EV/HEV Контролер за електромотор
DC/DC
